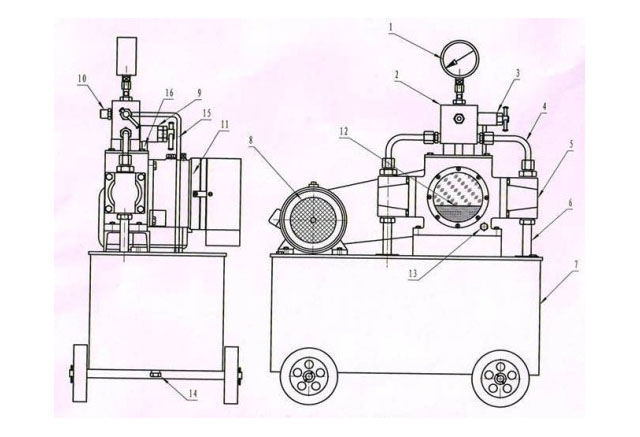

2D₁SY電動打壓泵外形結構圖

1、壓力表       2 、控制閥體   3、卸壓閥  4、出水管  5、缸體  6、進水管   7、水箱、      8、電動機

 9、 調 節 閥   10、出水接頭   11、殼體（變速機構） 12、潤滑油位 13、放油堵       14、放水堵

15、卸壓回水管   16、調壓閥回水管

2D₁SY型雙缸電動試壓泵，是按機械工業部石化通用機械標準，JB/T9089—1999生產的

本試壓泵被廣泛用于石油、化工、機械建筑等行業?？晒└鞣N壓力容器、蒸汽鍋爐、水暖煤氣管道、橡膠塑料管件、

機械部件的密封耐壓試驗和強度爆破試驗。試驗介質為5℃-60℃清水、乳化液或運動指數＜45mm/s的油品。

該系列試壓泵具有工作性能穩定，三化程度高。易于操作維修，結構緊湊，移動靈活等特點，適用于各種施工現場及試驗室，

是一種理想的壓力測試設備。

二、    參數

三、    結構

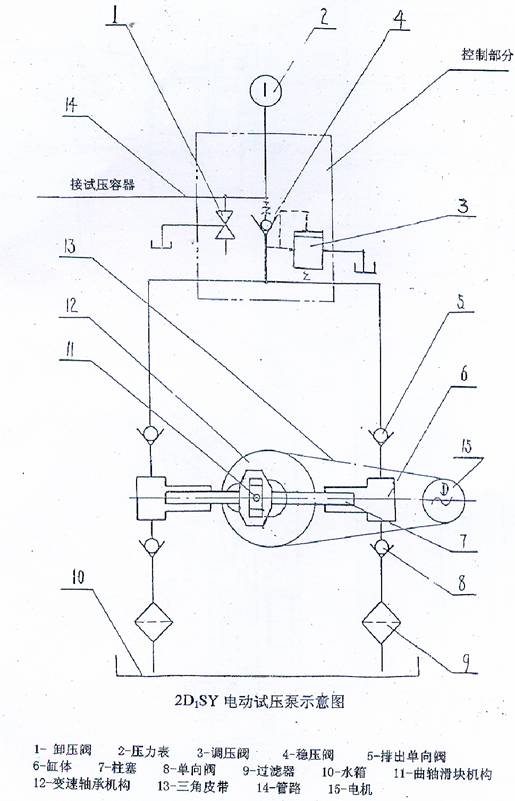

2D₁SY為臥式雙缸往復式電動試壓泵，有水箱機座、主機、控制、電動機部分組成。工作時有電動機通過皮帶副傳給變速傳動軸承，驅動曲軸滑塊帶動兩個柱塞作往復運動，由于兩級單向閥的作用，實現液體的吸入排出加壓，并通過控制部分的調壓閥、卸壓閥、壓力表來自動調節顯示恒定系統壓力，試壓結束后松開卸壓閥，系統卸壓。

本機的主要特點是結構緊湊，工作穩定，功率小節能，水箱密封防塵，使用方便。其中2D₁SY—40具有大流量的特點，最適用于測試低壓大容器系統及零部件。

四、    注意事項

1.用前首先檢查電動打壓泵主機箱體內滑塊潤滑油，油位高度應達到油窗的1/3。（46＃普通機油）

2.箱內的液體（水或油）應保持清潔，工作時要保證足夠的液面高度，以防吸入空氣。

3.大型容器及系統在試壓前，應用其它方法先注滿液體，然后開機進行試驗。

4.調壓閥在出廠前應按泵的額定壓力測試標定，因此，使用時無須進行調整，如

果試驗壓力低于泵的額定壓力，即可松開縮緊螺母旋開調壓閥桿進行重新調整，達到要求數值后緊固縮緊螺母。

5.保證吸入端液體暢通，過濾器應按時清洗。

6.如果打壓泵的試驗介質為水或乳化液，停機時間較長時，應把液體排凈，然后把泵腔內注入潤滑油，以防銹蝕或0℃以下機體凍裂。

7.泵內結冰嚴禁開機，以防機械損傷。

五、    故障及排除

六、     特殊標準件明細表

注： 1、U型軸用組合密封表內規格為額定壓力4Mpa用

額定壓力6.3Mpa是30×5.3       額定壓力10Mpa是25×5.3

額定壓力16Mpa是20×5.3        額定壓力25Mpa是18×5.3

額定壓力40Mpa是16×5.3        額定壓力63Mpa是12×5.3

額定壓力80Mpa是10×5.3        額定壓力100Mpa是10×5.3

2、表列數量均每臺計。
